IMR-80 リークモニタ 漏洩電流測定装置 低圧用
この製品のカタログを見る
最大8回路測定可能な多回路型
-
アナログフィルタと高性能デジタルフィルタを組み合わせ、従来の漏洩電流と高調波成分を除去した漏洩電流の基本波成分を同時に計測・表示することができますので、漏洩電流に低次高調波を多く含む回路で漏電継電器や漏電ブレーカの周波数特性に合わせた測定が可能です。
-
8回路同時測定で漏電事故探索の省力化
-
漏洩電流(Io)と基本波成分(Io基本波)を同時測定
-
1周期(50/60Hz)ごと実効値演算方式で歪んだ電流でも正確に測定
-
短時間で復帰する事故や漏電ブレーカなどによる遮断にも正確な測定(3サイクルまで測定可能)
-
記録管理ソフトウェアでパソコンによるデータ管理(CSV形式で保存可能)
-
プリンタでの出力可能(オプション)
-
旧製品のIMR-50、60、70型用のクランプCTも使用可能
構成
付属品
オプション(別売品)
仕様
合成抵抗測定器 地中線専用 IPR-1(50Hz)/1B(60Hz)
地中配電線路の高圧路上機器用/架空線路用接地抵抗測定器
-
路上機器単品毎にA種接地として管理していた接地抵抗を連接された機器も含めた「群」とした合成接地抵抗を測定することができます。
-
IPR-1A/1Cは、「電力保安通信規程」(JEAC6011-2017)第2-4条通信線路の接地抵抗の測定にも対応が可能です。本規程において吊線全体における連接接地の合成抵抗管理が認められ、 合成抵抗値による接地抵抗の運用が可能となりました。
測定接続図
仕様

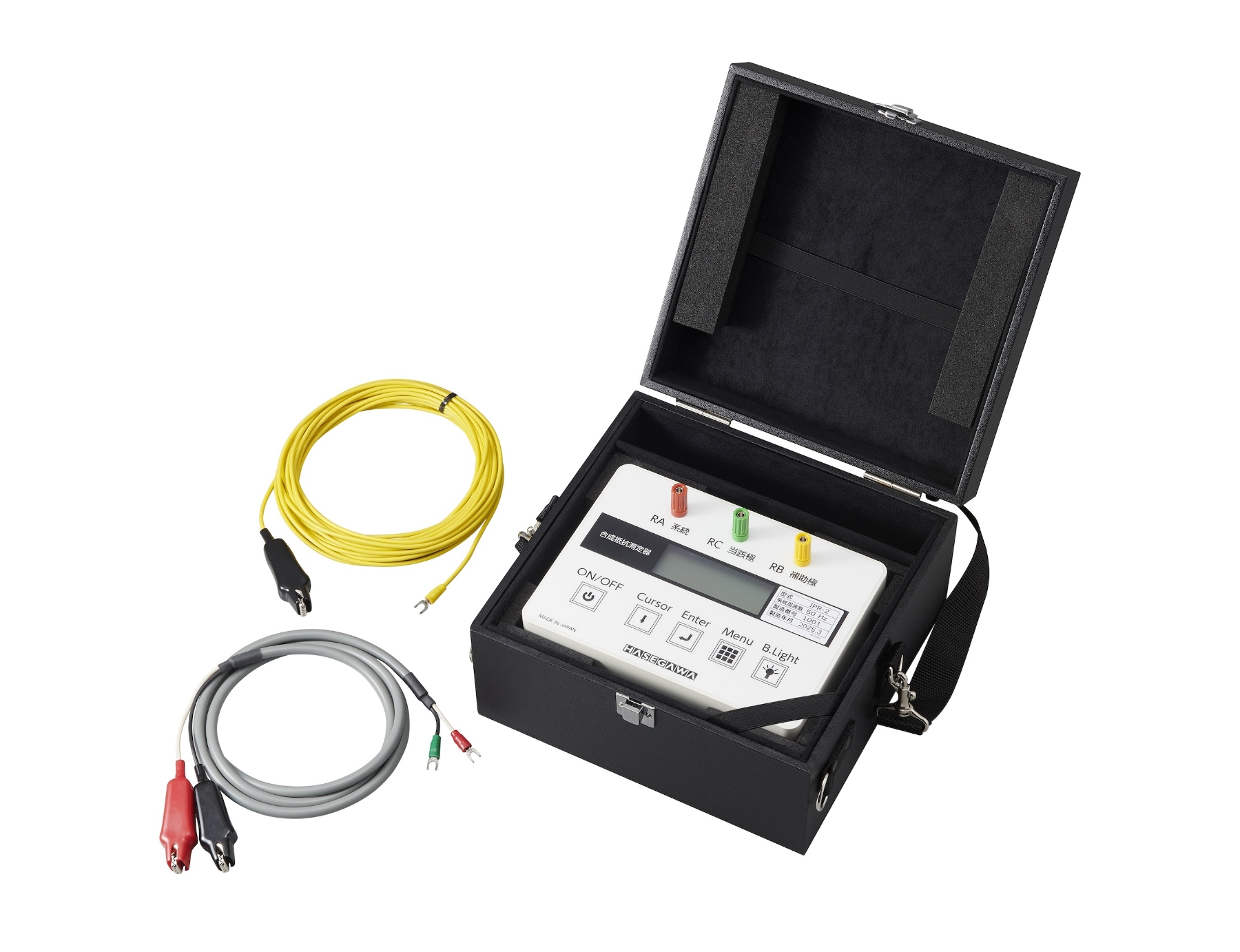

合成抵抗測定器 架空線･地中線共用 IPR-1A(50Hz)/1C(60Hz)
地中配電線路の高圧路上機器用/架空線路用接地抵抗測定器
-
路上機器単品毎にA種接地として管理していた接地抵抗を連接された機器も含めた「群」とした合成接地抵抗を測定することができます。
-
IPR-1A/1Cは、「電力保安通信規程」(JEAC6011-2017)第2-4条通信線路の接地抵抗の測定にも対応が可能です。本規程において吊線全体における連接接地の合成抵抗管理が認められ、合成抵抗値による接地抵抗の運用が可能となりました。

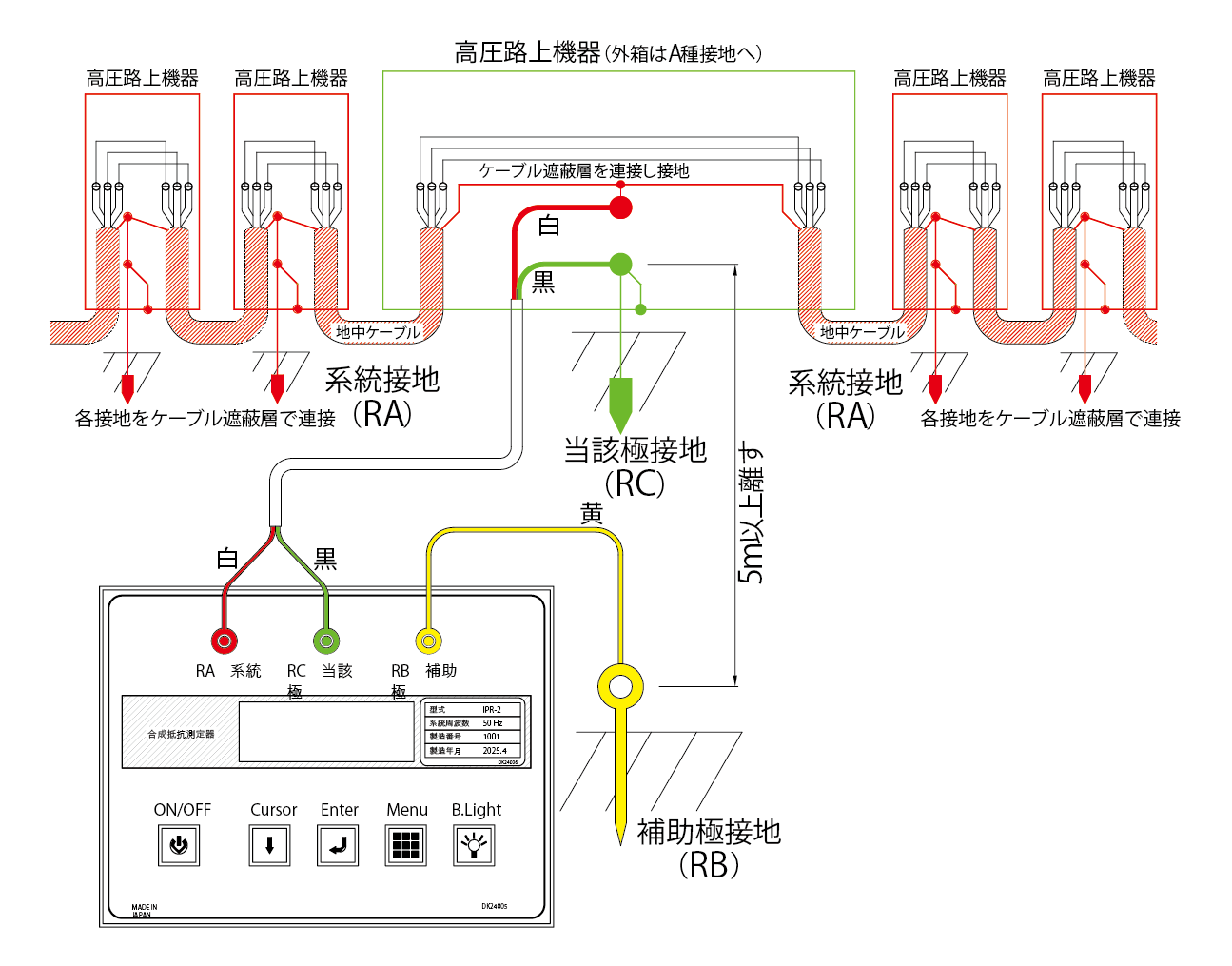

測定接続図
仕様
