長谷川電機工業株式会社

HTE-610-Y / M / I 型低圧用検電器

AC

50〜600V

低圧検電器のスタンダードモデル

導電性ゴムで高い安全性

先端検知部は導電性ゴムを採用しており短絡事故を防止します。
感度調整が可能

感度調整ボリュームを調整することで用途にあわせた感度で使用ができます。
裸・被覆で感度差の少ない検知部を採用
クリップのみでも販売しております。
カラーコード：HTE-610-□
Y：イエロー / M：マリンブルー / I：アイボリー

仕様

https://www.hasegawa-elec.co.jp/hasegawa/wp-content/uploads/2024/05/thumbnail_01.jpg, https://youtu.be/W9jEIH9_Rck?si=W_qMJzSMDMmZpbAT

ノベルティ、記念品用の検電器“名入れ、熨斗付き箱入れサービス”

ノベルティや記念品として低圧検電器HTE-610クリップに名入れ、熨斗（のし）付き箱入れサービスを50台より承ります。尚、お見積りなど詳細は、製品お取り扱いの商社様や代理店様、弊社営業担当に御相談頂きますようにお願い致します。

HTE-610L-R型 LEDライト付き低圧用検電器

AC

50〜600V

ボルチェックにLEDライト付がラインアップ！

LEDライトはオートパワーオフ機能付き

消し忘れなどによる電池消耗の心配がありません。
LEDライトは電池残量確認機能としても使用可能

電池残量が少なくなってくるとLEDライトは点灯しなくなるので、電池交換をしてください。
クリップのみでも販売しております。

仕様

,

HTE-700D/700DL型低圧用検電器

AC

50〜600V

DC

12〜750V

HT-680シリーズの後継機種が防水機能を備えて登場！

防水構造(IPX4相当)
単4電池1本使用
ワニ口クリップ取付可能
ライト付きとライト無しを選択可能
直流検電が12V〜750Vと従来品より幅が広くなった

※ワニ口クリップは市販品をご使用ください。
　取付可能サイズは下記外形図をご覧ください。

仕様

https://www.hasegawa-elec.co.jp/hasegawa/wp-content/uploads/2024/06/HTE-700_thumb_01.jpg, https://youtu.be/Eu12WIggRxc?si=wq-PqjxA1Q_v48co

HT-670型低圧用検電器

AC

50〜600V

DC

50〜600V

AC感度切り替え（裸線・被覆線）が可能

スライドスイッチで用途に合わせた感度切り替えが可能（裸線・被覆線切替式）

仕様

,

HSF-7 高･低圧用検電器

AC

80〜7000V

高圧6kV用のスタンダードモデル

動作(音光)表示で高圧、低圧の判別が可能

低圧は断続音光、高圧は連続音光の動作です。
しっかりとしたホールド感

仕様

,

HSE-7T1 高･低圧用検電器

AC

80〜7000V

小型軽量で携帯に便利

作業服の胸ポケットに収納可能なサイズ
導電性ゴムの検知部は交換可能
動作(音光)表示で高圧、低圧の判別が可能

低圧は断続音光、高圧は連続音光の動作です。

仕様

,

HSS-6B1 高･低圧用検電器

AC

80〜7000V

高圧伸縮式のスタンダードモデル

伸ばして離れたところから検電

※伸ばして低圧は検電できません。

低圧検電時

仕様

,

HSG-6 高･低圧用検電器

AC

80〜7000V

軽量コンパクトな伸縮タイプ

重さ85gと超小型軽量
導電性ゴムの検知部は交換可能
動作(音光)表示で高圧、低圧の判別が可能

低圧は断続音光、高圧は連続音光の動作です。
※伸ばして低圧は検電できません。

仕様

https://www.hasegawa-elec.co.jp/hasegawa/wp-content/uploads/2024/06/HSG-6_thumb_01.jpg, https://youtu.be/uoVtd4tdMmg?si=wgTe7FnxmE6zpBbR

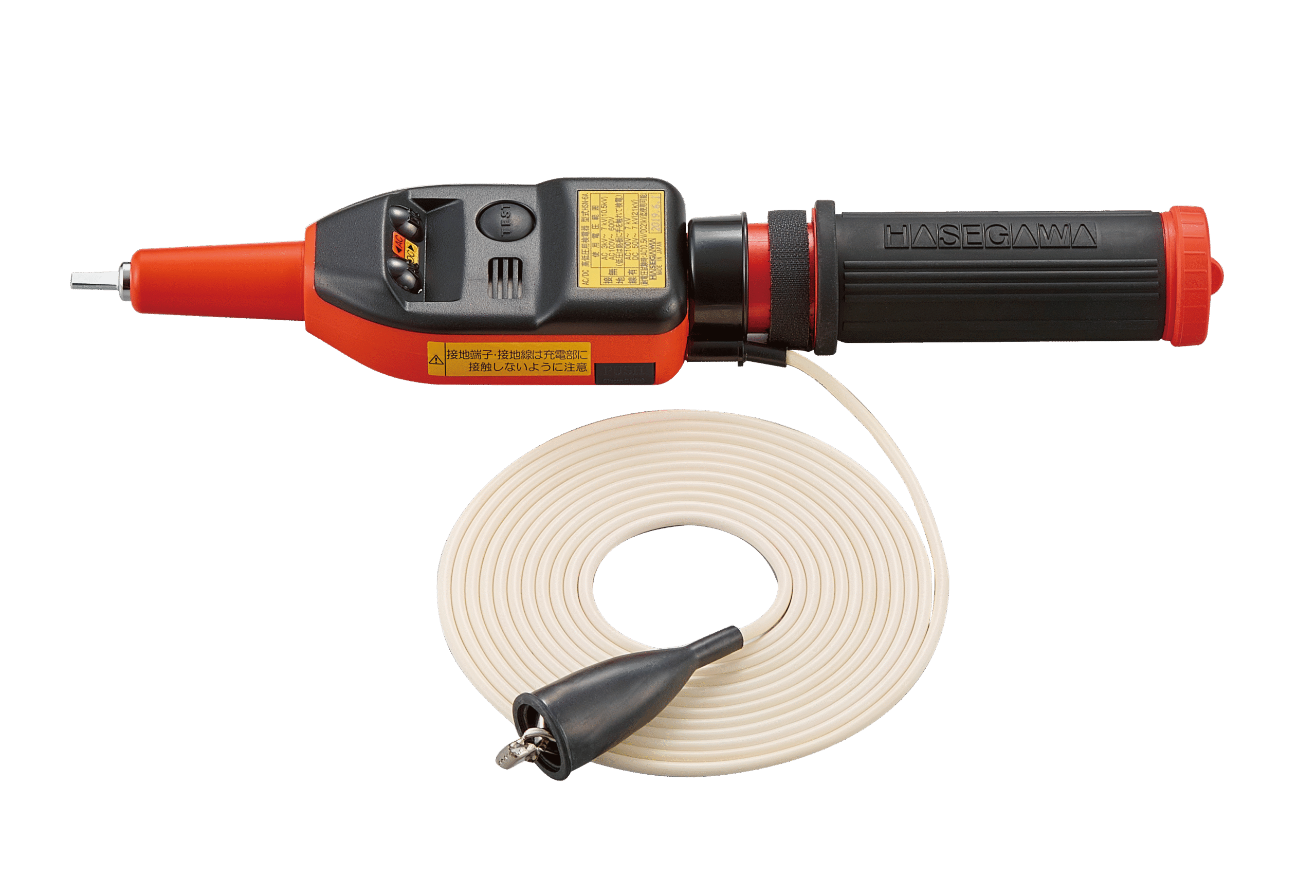

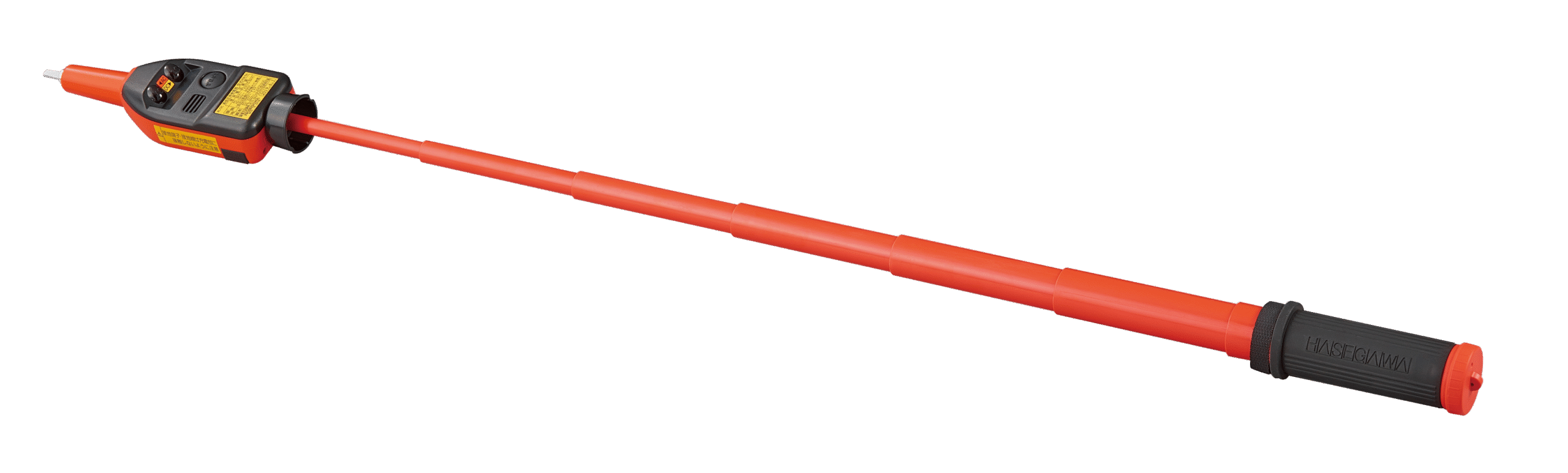

HSN-6A1 高･低圧用検電器

AC

100〜7000V
(耐圧試験時10.5kV)

DC

50〜7000V
(耐圧試験時21kV)

耐圧試験作業におすすめ

高圧機器の耐圧試験に使用可能

耐圧試験の用途に限りAC10.5kV、
DC21kVまでご使用可能です。
AC・DCの判別機能
残留電荷の確認、放電が可能
●重要 HSN-6A型(2013年7月製〜2014年10月製)をお持ちの御客様は、最寄りの営業窓口までご連絡ください。

AC低圧検電時

仕様

,

HST-1.5N 高圧用検電器

AC

600〜7000V

DC

600〜7000V

絶縁棒にFRPを使用した頑丈・軽量設計

7mの接地線付

仕様

,

HSE-7G 通信用高･低圧用検電器

AC

60〜7000V

通信工事の昇柱作業におすすめ

使用電圧範囲AC60Vからの通信用仕様

HSC-7G(NTT仕様認定品)の後継機種です。
動作(音光)表示で高圧・低圧の判別が可能

低圧は断続音光、高圧は連続音光の動作です。

仕様

,

HSN-6N1 通信用高･低圧用検電器

AC

60〜7000V

バケット車上で使用する検電器

【ご注意】
本製品は特殊な用途に対応させた製品です。
詳しい仕様は営業までお問い合わせ下さい。

外形図

仕様

,

HST-30 高圧･特高用検電器

AC

3kV〜34.5kV

高圧から特高までシリーズ化
軽量で使いやすい

絶縁棒はFRPを使用しており軽量で操作性抜群
検知部はバネになっており衝撃を緩和

操作棒を長いものに変更可能(※短くは安全上不可)

仕様

,

HST-70 高圧･特高用検電器

AC

20kV〜80.5kV

高圧から特高までシリーズ化軽量で使いやすい

絶縁棒はFRPを使用しており軽量で操作性抜群
検知部はバネになっており衝撃を緩和

操作棒を長いものに変更可能(※短くは安全上不可)

仕様

,

HST-170 高圧･特高用検電器

AC

60kV〜195.5kV

高圧から特高までシリーズ化軽量で使いやすい

絶縁棒はFRPを使用しており軽量で操作性抜群
検知部はバネになっており衝撃を緩和

操作棒を長いものに変更可能(※短くは安全上不可)

仕様

,

HST-250 高圧･特高用検電器

AC

150kV〜287.5kV

高圧から特高までシリーズ化軽量で使いやすい

絶縁棒はFRPを使用しており軽量で操作性抜群
検知部はバネになっており衝撃を緩和

操作棒を長いものに変更可能(※短くは安全上不可)

仕様

,

HSR-500 特高用検電器

AC

250k〜550kV

500kV送電線用検電器

国内最高電圧の検電器
白昼の屋外、騒音の中でも音光表示を確認可能

仕様

,

HST-20N 高圧･特高用検電器

AC

3k〜25kV

DC

3k〜25kV

交流・直流両用の検電器

HS-20Nを軽量化したニューモデル

仕様

,

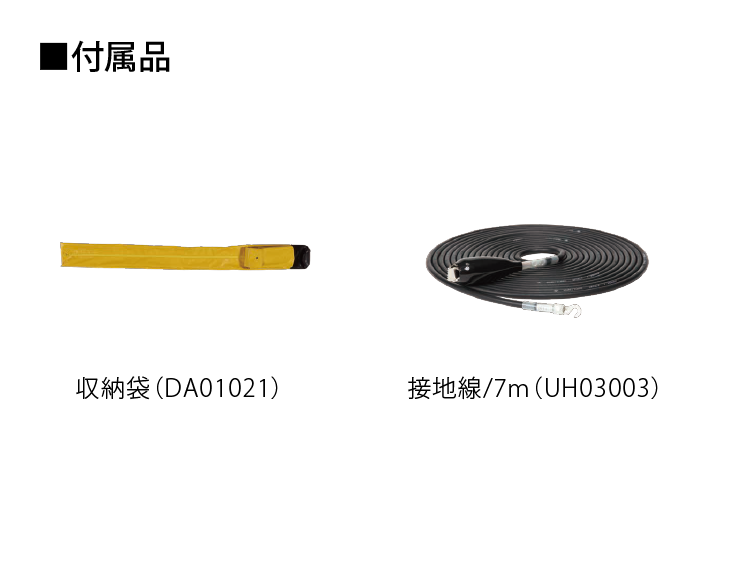

HSR-90N 高圧･特高用検電器

AC

6k〜90kV

DC

6k〜90kV

交流・直流両用のワイドレンジタイプ

高圧〜特高までのワイドレンジ対応

仕様

,

WMシリーズ風車型検電器

AC

6.6k〜500kV

風車の回転で検電確認

検電対象のエネルギーで動作する電池レス検電器

仕様

,

HPL-200 低圧相回転計絶縁電線クリップタイプ

AC

80〜600V(三相)

業界初*！これ1台で同相・異相チェックができる

充電表示機能 : 充電状態(対地間電圧80V以上)やクリップ接続不良を判別
非接触タイプ : 絶縁電線の上から相回転や同相・異相のチェックが可能
対象電線サイズ:2mm²〜100mm²(仕上り外径φ2.8〜22mm)と広範囲
本体裏面に取付いたマグネットによりハンズフリーで確認可能

*2015年6月現在自社調べ

同相・異相チェックの接続方法

表示例

仕様

表示

,

HPI-A6 高圧･特高用検相器光ファイバー式

AC

3kV〜7kV

検出部間を光ファイバーで絶縁

単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
被覆電線の上から測定可能

検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
同相・異相、相順を音と光で表示

仕様

,

HPI-A6F 高圧･特高用検相器光ファイバー式

AC

3.3kV〜6.6kV及び
6.6kV、22kV、33kVの検電端子

検出部間を光ファイバーで絶縁

単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
被覆電線の上から測定可能

検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
同相・異相、相順を音と光で表示

仕様

,

HPI-S6 高圧･特高用検相器光ファイバー式

AC

6.6kV

検出部間を光ファイバーで絶縁

単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
被覆電線の上から測定可能

検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
同相・異相、相順を音と光で表示

仕様

,

HPI-S20 高圧･特高用検相器光ファイバー式

AC

22kV〜34.5kV

検出部間を光ファイバーで絶縁

単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
被覆電線の上から測定可能

検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
同相・異相、相順を音と光で表示

仕様

,

HPRシリーズ高圧･特高用検相器ワイヤレス式

AC

3.3kV〜34.5kV

相順(相回転)機能が新しくついてリニューアル！

単体使用で検電機能、組み合わせ使用で検相・相順機能型検相器

仕様

動作表示

,

HXW-6 リストアラーム

AC

6.6kV

キュービクル作業専用

電子ブザー音により充電部への接近を警報
電源スイッチが無く、常時動作待機状態のためヒューマンエラーの防止に最適

仕様

警報開始電圧-距離表(理論値)

警報開始電圧-距離(理論値)

,

HXA-6/HXA-6S

AC

6.6kV

架空線作業専用の活線接近警報器

発音&発光で警報
防水性能IPX4相当
50/60Hz共用
HX-6/6S型の後継品
HXA-6,30,70:簡単サイズ調整の伸縮バンド　HXA-6S,30S,70S:高密着性シリコンバンド
ワンタッチ開閉の電池蓋
【ご注意】架空線専用の感度調整をしているのでキュービクル作業には適しません。

仕様

警報開始電圧-距離表(理論値)

警報開始電圧-距離(理論値)

,

HXA-30/HXA-30S

AC

33kV

特高圧タイプが新たにラインナップとして登場

発音&発光で警報
防水性能IPX4相当
50/60Hz共用
HX-6/6S型の後継品
HXA-6,30,70:簡単サイズ調整の伸縮バンド　HXA-6S,30S,70S:高密着性シリコンバンド
ワンタッチ開閉の電池蓋
【ご注意】架空線専用の感度調整をしているのでキュービクル作業には適しません。

仕様

警報開始電圧-距離表(理論値)

警報開始電圧-距離(理論値)

,

HXA-70/HXA-70S

AC

77kV

特高圧タイプが新たにラインナップとして登場

発音&発光で警報
防水性能IPX4相当
50/60Hz共用
HX-6/6S型の後継品
HXA-6,30,70:簡単サイズ調整の伸縮バンド　HXA-6S,30S,70S:高密着性シリコンバンド
ワンタッチ開閉の電池蓋
【ご注意】架空線専用の感度調整をしているのでキュービクル作業には適しません。

仕様

警報開始電圧-距離表(理論値)

警報開始電圧-距離(理論値)

,

HXG-1 伸縮式充電検出器

AC

3.3kV〜77kV

労安則上の検電、接地後の更なる停電確認に!

軽量、伸縮式

【ご注意】本器は検電器ではありません。

仕様

検出性能表(目安)

,

HXC-3K 携帯用充電検出器

AC

3.3kV〜77kV

受変電設備の充電状況把握に

小型・軽量で携帯に便利

【ご注意】本器は検電器ではありません。

仕様

電圧と隔離必要距離および検出可能距離

,

HHV-6T 音声発光式高圧用充電標示器

AC

Max 7,000V

充電状態を音声と発光で警報

「ピッ・ピッ充電中です」の音声出力
LED点滅表示は全方向から確認可能です

仕様

,

HH-6A 発音･発光式無充電表示器

AC

3kV〜7.2kV

“無”充電状態を発音・発光でお知らせ

強風でも外れにくいフック形状

仕様

,

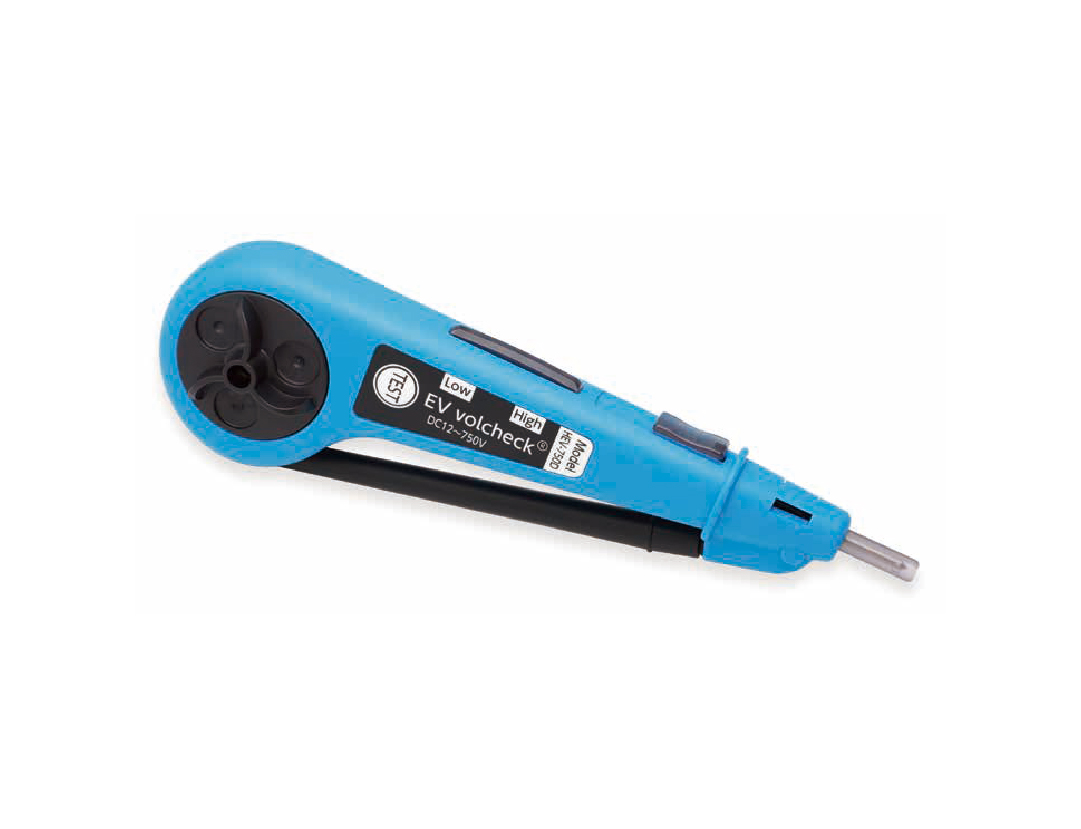

HEV-750D 電気自動車用検電チェッカー

DC

12V〜750V

EV、HV、PHV車の電圧を簡単チェック

バッテリ電圧の判別が可能

音響発光にて「制御系低電圧/動力系高電圧」を判別
残留電荷の放電促進機能

高電圧バッテリ切り離し後の負荷に蓄えられた残留電荷を素早く放電可能

仕様

https://www.hasegawa-elec.co.jp/hasegawa/wp-content/uploads/2024/06/HEV-750D_thumb_01.jpg, https://youtu.be/3N6GG24Zlo4?si=B3AzETKRuhCluwo0

ELL-1 無電源式加圧架線表示器

電源、電池不要で夜間、加圧架線の認識ができる

電気の見える化で作業時の安全向上
特高裸電線(22kV以上)から流れる電流をチャージ、LEDを発光させます。

仕様

アナログフィルタと高性能デジタルフィルタを組み合わせ、従来の漏洩電流と高調波成分を除去した漏洩電流の基本波成分を同時に計測・表示することができますので、漏洩電流に低次高調波を多く含む回路で漏電継電器や漏電ブレーカの周波数特性に合わせた測定が可能です。
8回路同時測定で漏電事故探索の省力化
漏洩電流(Io)と基本波成分(Io基本波)を同時測定
1周期(50/60Hz)ごと実効値演算方式で歪んだ電流でも正確に測定
短時間で復帰する事故や漏電ブレーカなどによる遮断にも正確な測定(3サイクルまで測定可能)
記録管理ソフトウェアでパソコンによるデータ管理(CSV形式で保存可能)
プリンタでの出力可能(オプション)
旧製品のIMR-50、60、70型用のクランプCTも使用可能

構成

付属品

オプション(別売品)

仕様

,

合成抵抗測定器　地中線専用 IPR-1(50Hz)/1B(60Hz)

地中配電線路の高圧路上機器用/架空線路用接地抵抗測定器

路上機器単品毎にA種接地として管理していた接地抵抗を連接された機器も含めた「群」とした合成接地抵抗を測定することができます。
IPR-1A/1Cは、「電力保安通信規程」(JEAC6011-2017)第2-4条通信線路の接地抵抗の測定にも対応が可能です。本規程において吊線全体における連接接地の合成抵抗管理が認められ、合成抵抗値による接地抵抗の運用が可能となりました。

測定接続図

仕様

,

合成抵抗測定器　架空線･地中線共用 IPR-1A(50Hz)/1C(60Hz)

地中配電線路の高圧路上機器用/架空線路用接地抵抗測定器

路上機器単品毎にA種接地として管理していた接地抵抗を連接された機器も含めた「群」とした合成接地抵抗を測定することができます。
IPR-1A/1Cは、「電力保安通信規程」(JEAC6011-2017)第2-4条通信線路の接地抵抗の測定にも対応が可能です。本規程において吊線全体における連接接地の合成抵抗管理が認められ、合成抵抗値による接地抵抗の運用が可能となりました。

測定接続図

仕様

,

VOLTECT 特別高圧充電判定装置

AC

3.3kV〜550kV

仕様選定表をダウンロード

特別高圧変電所、送電線、受電設備等の充電状態の
有無を非接触にて検知し、表示・警報する装置

非接触式で公称線路電圧3.3kV〜550kVに設置可能
PT、PDを用いることなく簡単に取り付けれるので経済的
取付、保守が容易

※本装置は旧㈱ミリオン電機製作所/九州電器(株)の技術を継承して、2013年10月より当社にて生産販売。
※ミリオン電機製ボルテクトを交換する場合、検出器・保安器・制御器・メーターなど一式を更新いただく事をお奨めいたします。尚、昭和53年(1978年)以前の機器と弊社製ボルテクトの組合せでの使用はできませんので御注意下さい。

定格表
